Cấu Tạo Của Quạt Điện Và Nguyên Lý Hoạt Động Chi Tiết Nhất!

Quạt điện là một thiết bị thông dụng trong cuộc sống hàng ngày, giúp làm mát và lưu thông không khí trong các không gian khác nhau. Vậy cấu tạo của quạt điện bao gồm những bộ phận nào và nguyên lý hoạt động chi tiết của một chiếc quạt điện ra sao? Hãy cùng tìm hiểu ở bài viết này để hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của một chiếc quạt điện nhé!

Quạt điện là gì?

Quạt điện là một thiết bị điện tự động hoạt động để tạo ra dòng không khí di chuyển trong một không gian nhất định. Nó là một công cụ quan trọng trong việc làm mát và thông gió trong các môi trường khác nhau như trong nhà, văn phòng, hoặc các khu vực công cộng, mang lại sự thoải mái và tiện lợi cho người sử dụng.

Hiện nay, có nhiều loại quạt điện khác nhau và cấu tạo của quạt điện cũng khác nhau, có thể kể đến như: Quạt để bàn, quạt trần, quạt treo tường, quạt đứng, quạt hút, quạt công nghiệp, và quạt nối ống,…

Cấu tạo của quạt điện

Quạt điện được cấu tạo từ nhiều chi tiết khác nhau, để dễ hiểu hơn chúng ta có thế chia cấu tạo của quạt điện ra làm 2 phần chính là cấu tạo bên ngoài và cấu tạo bên trong của quạt điện:

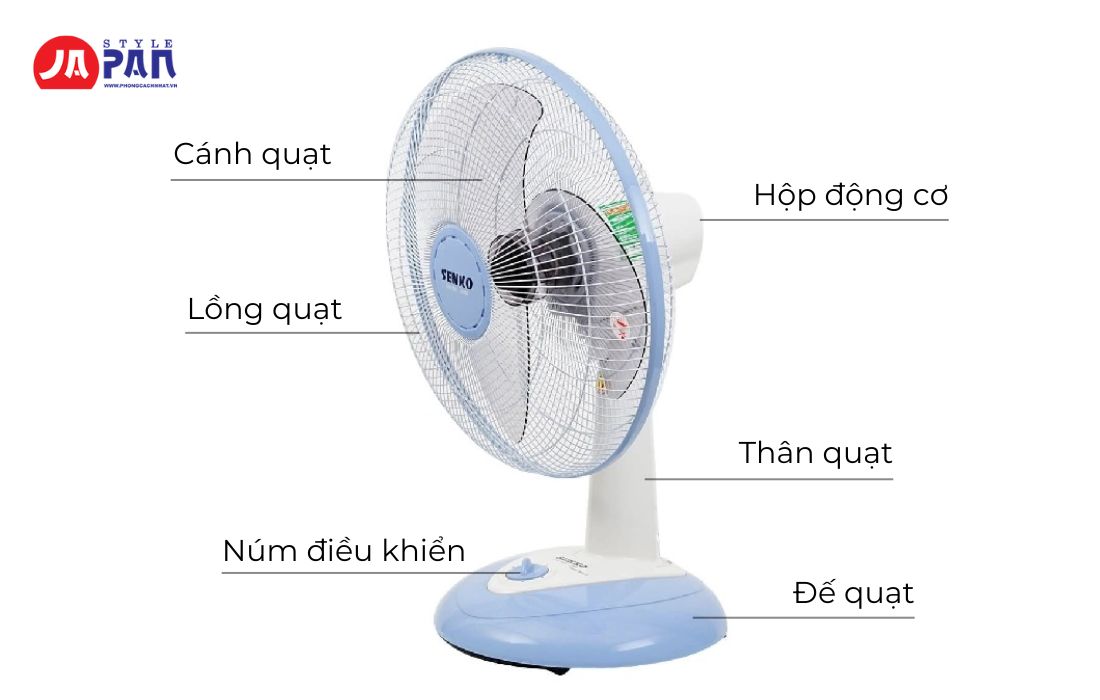

Cấu tạo bên ngoài của quạt điện

Các bộ phận cấu tạo bên ngoài của một chiếc quạt chúng ta có thể dễ dàng nhìn thấy, chúng bao gồm các bộ phận như:

1. Lồng quạt

Lồng quạt là một bộ phận quan trọng của quạt điện, thường được đặt ở phía trên đầu của quạt và bao quanh cánh quạt để bảo vệ người sử dụng và các bộ phận khác của quạt.

Lồng quạt thường được làm từ các vật liệu như kim loại hoặc nhựa cứng, và có thiết kế lưới hoặc rỗng rọc để không khí có thể đi qua mà không làm tổn thương người dùng hoặc hỏng hóc các bộ phận bên trong.

2. Cánh quạt

Cánh quạt là một phần chính của quạt điện, đóng vai trò quan trọng trong việc tạo ra dòng không khí di chuyển trong không gian. Cánh quạt thường được gắn trên trục của quạt và quay khi động cơ hoạt động, tạo ra luồng không khí và phân phối chúng đến các khu vực cụ thể trong không gian, đảm bảo sự đồng đều và cải thiện chất lượng không khí tốt hơn.

Các loại quạt điện hiện nay thường có thiết kế cánh quạt loại 3 cánh hoặc 5 cánh (có thể nhiều hơn tùy loại) với chất liệu chính là nhựa hoặc kim loại.

Trong cấu tạo của quạt điện thì đây là một bộ phận quan trọng và không thể thiếu.

Xem ngay: Quạt điện động cơ xoay chiều chống ồn với mức gió êm dịu

3. Hộp động cơ quạt

Hộp động cơ quạt (hay còn gọi là hộp quạt hoặc hộp gió) là một phần quan trọng của quạt điện, đóng vai trò chứa và bảo vệ động cơ cũng như các bộ phận khác của quạt.

Trong cấu tạo của quạt điện, hộp động cơ quạt thường được đặt ở phía sau hoặc phía trên của cánh quạt và có nhiều chức năng như giữ cho động cơ ổn định, cách âm, và làm mát.

4. Thân quạt

Thân quạt giúp kết nối các bộ phận khác với nhau, nó còn có chức năng quan trọng là nâng đỡ động cơ và cánh quạt. Thân quạt giúp cố định và giữ chắc vị trí khi quạt hoạt động.

5. Đế quạt

Đế quạt là phần dưới cùng của quạt, đóng vai trò giữ cho sự thăng bằng của quạt ổn định và cố định trên mặt phẳng, như sàn nhà hoặc bàn làm việc. Đế quạt thường được thiết kế để cung cấp sự ổn định và hỗ trợ cho quạt trong khi hoạt động.

6. Bảng điều khiển quạt

Bảng điều khiển quạt là một phần trong cấu tạo của quạt điện, cung cấp các nút bấm, công tắc hoặc màn hình hiển thị để người dùng có thể điều khiển các tính năng và chế độ hoạt động của quạt. Bảng điều khiển thường được đặt ở phía trước hoặc phía trên của thân quạt, gần nơi dễ tiếp cận cho người sử dụng.

7. Dây điện nguồn

Là bộ phận để kết nối quạt với nguồn điện, giúp quạt có thể hoạt động được.

Xem thêm: Quạt tích điện loại nào tốt? Top 5 sản phẩm quạt tích điện tốt nhất

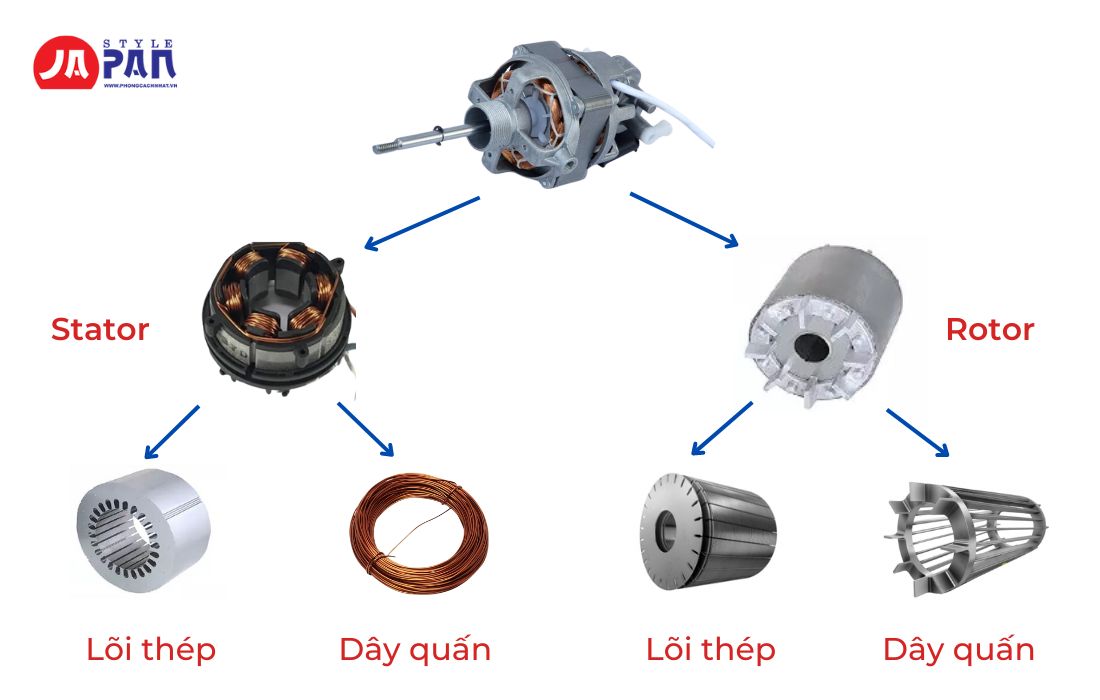

Cấu tạo bên trong của quạt điện

1. Motor (Mô tơ)

Là cuộn dây đồng quấn trên lõi sắt từ (còn gọi là stator) bao gồm nhiều tấm tole silic cực mỏng được ghép lại với nhau nhằm mục đích tránh dòng điện Fucô đi qua.

Mô tơ trong quạt điện là bộ phận chính tạo ra chuyển động quay của quạt bằng cách chuyển đổi năng lượng điện thành năng lượng cơ học.

Motor đóng vai trò quan trọng trong cấu tạo của quạt điện, là trung tâm chính để điều khiển quạt điện có thể hoạt động.

2. Rotor

Là phần di động của mô tơ, thường được gắn với cánh quạt hoặc các lá chắn lưỡi. Khi trường từ tạo ra bởi stator tác động lên rotor, năng lượng điện từ được chuyển đổi thành năng lượng cơ học, làm cho rotor quay.

Tụ điện

Tụ điện trong cấu tạo của quạt điện chủ yếu được sử dụng để cải thiện hiệu suất và tính ổn định của động cơ, đồng thời có thể được sử dụng để điều chỉnh tốc độ quay của quạt.

3. Vỏ nhôm

Vỏ nhôm là bộ phận chính dùng để ghép Stator và Rotor.

4. Bạc thau

Được đặt ở đầu trục quạt điện để làm giảm ma sát đáng kể và cung cấp dầu nhớt cho động cơ, giúp nó hoạt động mượt mà và ổn định hơn.

Nguyên lý hoạt động của quạt điện

Nguyên lý hoạt động của quạt điện dựa trên việc chuyển đổi năng lượng điện thành năng lượng cơ học, từ đó tạo ra dòng không khí hoặc luồng không khí di chuyển trong không gian. Dưới đây là phần mô tả nguyên lý hoạt động cơ bản trong cấu tạo của quạt điện:

1. Khi nguồn điện được kết nối với động cơ, năng lượng điện được chuyển đổi thành năng lượng từ trường từ trong phần stator của động cơ. Trường từ này tạo ra một lực tương tác với rotor, phần quay của động cơ.
2. Trong khi trường từ tạo ra sức đẩy, rotor bắt đầu quay theo hướng được xác định. Rotor thường được gắn với các cánh quạt hoặc lá chắn lưỡi, tạo ra chuyển động quay.
3. Khi rotor quay, cánh quạt hoặc lá chắn lưỡi cũng quay theo và tạo ra một dòng không khí. Dòng không khí này được đẩy ra ngoài hoặc hút vào bởi quạt, tùy thuộc vào thiết kế cụ thể của quạt.

Kết luận

Nắm rõ chi tiết về các bộ phận, cấu tạo của quạt điện và nguyên lý hoạt động cụ thể của nó sẽ giúp bạn sử dụng chúng dễ dàng và an toàn hơn. Khi gặp trục trặc hay sự cố khi quạt điện đang hoạt động, bạn có thể nhanh chóng xử lý ngay tại nhà mà không cần mất thời gian, chi phí mang ra tiệm sửa.
